تعمیر فلزیاب

راهنمای جامع تعمیرات فلزیاب، از برد تا اجزای کلیدی، عیب‌یابی و نگهداری تخصصی

در دنیای کاوش و جستجو، فلزیاب‌ها ابزاری حیاتی برای علاقه‌مندان، باستان‌شناسان، مهندسان و حتی نیروهای امنیتی محسوب می‌شوند.

دقت، حساسیت و کارایی یک فلزیاب مستقیماً به سلامت فنی و عملکرد صحیح اجزای آن وابسته است. اما همانند هر دستگاه الکترونیکی پیچیده‌ای، فلزیاب‌ها نیز ممکن است دچار نقص فنی شوند.

فرقی نمی‌کند شما یک کاوشگر حرفه‌ای باشید یا تازه‌کار، درک اصول اولیه تعمیرات فلزیاب، آشنایی با برد و اجزای آن، و دانستن نحوه عیب‌یابی می‌تواند در صرفه‌جویی در هزینه‌ها و زمان شما معجزه کند. این مقاله، راهنمای جامع شما برای ورود به دنیای تعمیرات فلزیاب است؛ از درک عملکرد برد اصلی گرفته تا شناسایی و رفع مشکلات رایج در اجزای مختلف. هدف ما این است که با ارائه اطلاعات تخصصی و کاربردی، شما را قادر سازیم تا با اطمینان بیشتری به نگهداری و تعمیر دستگاه خود بپردازید و عمر مفید آن را به حداکثر برسانید.

جهت اطلاع از تمامی قیمت فلزیاب ها می توانید به سایت مربوطه مراجعه کنید.

 آشنایی با برد فلزیاب

برد مدار چاپی (PCB) یا همان برد اصلی فلزیاب، مرکز فرماندهی و پردازش اطلاعات دستگاه شماست. تمامی قطعات الکترونیکی حیاتی، از سنسورها گرفته تا مدارات پردازش سیگنال و واحد نمایشگر، بر روی این برد نصب شده‌اند و از طریق مسیرهای مسی (Trace) به یکدیگر متصل هستند. درک عملکرد کلی برد، اولین گام در عیب‌یابی و تعمیرات فلزیاب است.

عملکرد کلی برد فلزیاب:

برد فلزیاب وظیفه دارد تا سیگنال‌های دریافتی از کویل (سیم‌پیچ) را پردازش کرده، نویز محیطی را فیلتر کند، و اطلاعات مربوط به نوع، عمق و فاصله فلز را به کاربر نمایش دهد. این فرآیند شامل مراحل مختلفی است:

• تولید سیگنال: مدارات اسیلاتور (Oscillator) بردی سیگنال‌های الکترومغناطیسی با فرکانس مشخص را تولید می‌کنند که به سمت کویل فرستنده هدایت می‌شود.
• ارسال سیگنال: کویل فرستنده، این سیگنال‌ها را به صورت امواج الکترومغناطیسی به زیر زمین ارسال می‌کند.
• دریافت سیگنال بازتابی: در صورت وجود فلز، امواج به کویل گیرنده بازتاب شده و سیگنال ضعیفی ایجاد می‌کنند.
• تقویت و پردازش سیگنال: سیگنال ضعیف دریافتی توسط مدارات تقویت‌کننده (Amplifier) بر روی برد، تقویت شده و سپس توسط مدارات پردازش سیگنال (مانند فیلترها و مبدل‌های آنالوگ به دیجیتال) مورد تجزیه و تحلیل قرار می‌گیرد.
• تحلیل و تفکیک: میکروکنترلر یا پردازشگر مرکزی برد، اطلاعات سیگنال را تحلیل کرده و قادر به تفکیک فلزات آهنی از غیرآهنی و حتی تخمین نوع فلز می‌شود.
• نمایش اطلاعات: نتایج تحلیل (مانند بوق، نمایشگر LCD، یا LED) از طریق برد به کاربر نمایش داده می‌شود.

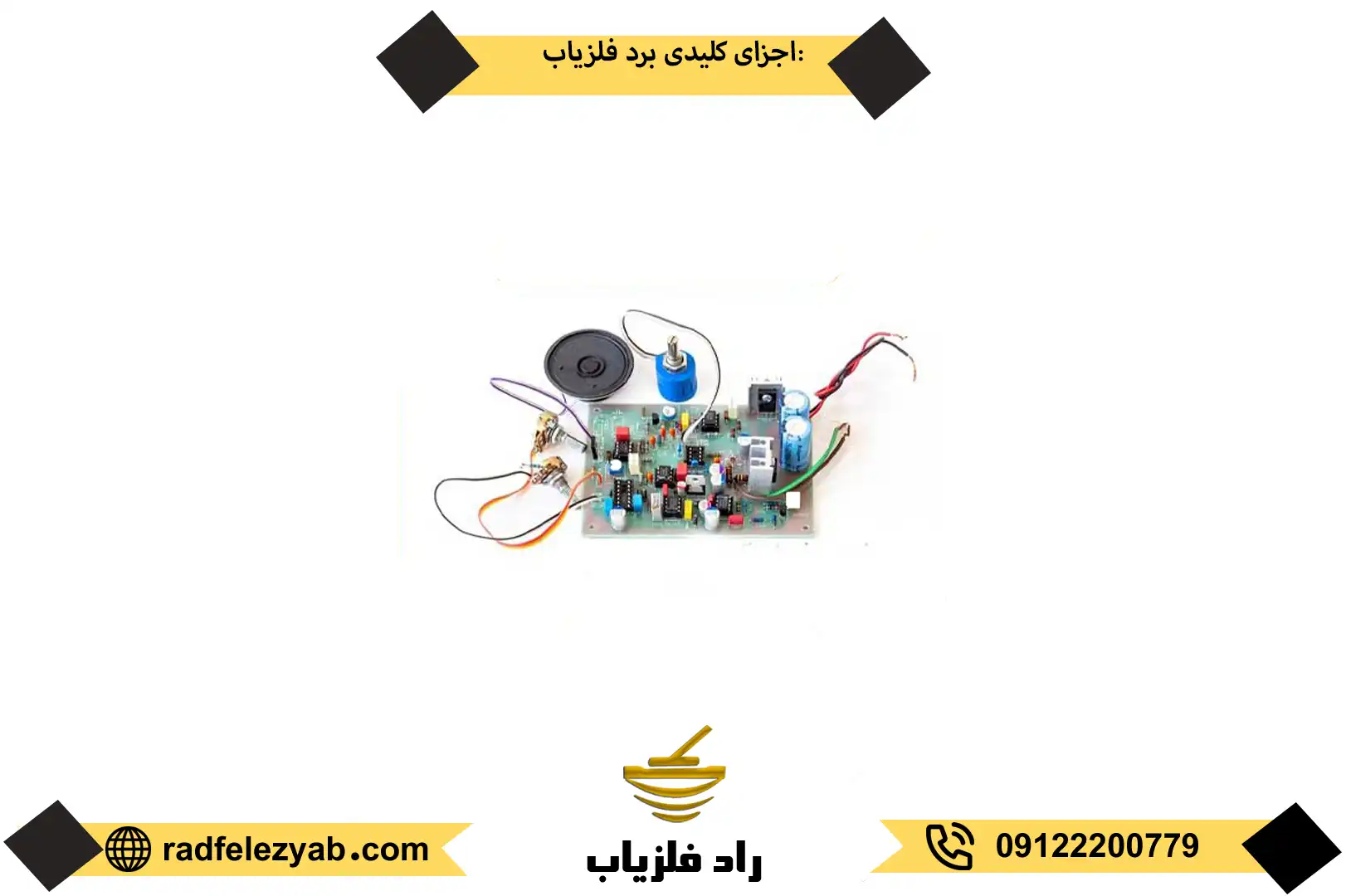

اجزای کلیدی برد فلزیاب:

در ادامه با راد فلزیاب همراه باشد:

شناخت مهم‌ترین قطعات روی برد، به شما کمک می‌کند تا در صورت بروز مشکل، سریع‌تر علت را پیدا کنید.

• میکروکنترلر/پردازشگر (Microcontroller/Processor): مغز متفکر دستگاه که وظیفه کنترل تمامی عملیات، پردازش سیگنال‌ها و مدیریت ارتباط بین اجزا را بر عهده دارد. این قطعه معمولاً دارای پایه‌های زیادی است و مستقیماً بر روی برد لحیم شده است.
• مدارات اسیلاتور (Oscillator Circuits): مسئول تولید پالس‌های الکتریکی با فرکانس مشخص که برای ارسال سیگنال به کویل ضروری است. شامل قطعاتی مانند کریستال اسیلاتور و ترانزیستورها می‌شود.
• مدارات تقویت‌کننده (Amplifier Circuits): سیگنال‌های بسیار ضعیف دریافتی از کویل را تقویت می‌کنند تا قابل پردازش باشند. معمولاً از آپ‌امپ‌ها (Operational Amplifiers) و ترانزیستورها استفاده می‌شود.
• فیلترها (Filters): برای حذف نویزهای ناخواسته محیطی (مانند تداخلات الکترومغناطیسی یا سیگنال‌های ناشی از مواد معدنی زمین) و جداسازی سیگنال اصلی فلز به کار می‌روند. این فیلترها می‌توانند آنالوگ یا دیجیتال باشند.
• مدارات تغذیه (Power Supply Circuits): وظیفه تأمین ولتاژ مناسب برای تمامی بخش‌های برد را بر عهده دارند. این مدارات شامل رگولاتورهای ولتاژ (Voltage Regulators) و خازن‌های صافی هستند.
• حافظه (Memory): برخی فلزیاب‌ها دارای حافظه داخلی برای ذخیره تنظیمات، پروفایل‌ها یا حتی داده‌های اسکن هستند.
• کانکتورها (Connectors): برای اتصال کویل، باتری، هدفون و نمایشگر به برد استفاده می‌شوند. کیفیت و استحکام این کانکتورها بسیار مهم است.
• قطعات SMD و Through-Hole: بسته به طراحی فلزیاب، قطعات ممکن است به صورت سطحی نصب شده (SMD) یا از سوراخ‌های برد عبور کرده باشند (Through-Hole). قطعات SMD کوچکتر و معمولاً دقیق‌تر هستند.

چالش‌های رایج برد فلزیاب:

• آسیب‌دیدگی ناشی از رطوبت و خوردگی: نفوذ آب یا مواد شیمیایی می‌تواند باعث اتصال کوتاه یا خوردگی مسیرهای مسی شود.
• صدمات فیزیکی: ضربه خوردن به دستگاه یا افتادن آن می‌تواند باعث شکستگی برد یا جدا شدن قطعات شود.
• نقص در لحیم‌کاری: اتصالات سرد (Cold Solder Joints) یا ترک‌خوردگی لحیم‌ها می‌تواند باعث قطع و وصل شدن سیگنال شود.
• خرابی قطعات: مانند سوختن مقاومت‌ها، خازن‌ها، یا میکروکنترلرها در اثر نوسانات ولتاژ یا عمر زیاد.
• مشکلات نرم‌افزاری: در فلزیاب‌های پیشرفته با پردازشگر مرکزی، ممکن است خطاهای نرم‌افزاری رخ دهد.

 عیب‌یابی و تعمیرات تخصصی فلزیاب گام به گام

عیب‌یابی فلزیاب نیازمند دقت، صبر و دانش فنی است.

قبل از هر چیز، همیشه دستورالعمل‌های سازنده دستگاه خود را مطالعه کنید. در این بخش، به مراحل کلی عیب‌یابی و تعمیرات رایج می‌پردازیم.

1. تشخیص اولیه مشکل:

• عدم روشن شدن دستگاه: اولین قدم، بررسی باتری است. از سالم بودن باتری، اتصال صحیح آن و همچنین سالم بودن سوکت باتری اطمینان حاصل کنید. اگر از شارژر استفاده می‌کنید، سلامت شارژر و ورودی برق را چک کنید.
• دستگاه روشن می‌شود اما بوق نمی‌زند یا سیگنال نمی‌دهد: این مشکل می‌تواند از کویل، کابل کویل، کانکتور کویل، یا برد اصلی باشد.
• بوق مداوم یا سیگنال کاذب: ممکن است ناشی از تنظیمات نامناسب، تداخلات الکترومغناطیسی، مشکل در فیلترها، یا نویز در سیگنال دریافتی باشد.
• عدم تفکیک فلزات: اگر دستگاه قادر به تفکیک فلزات آهنی از غیرآهنی نیست، احتمالاً مشکل در بخش پردازش سیگنال برد یا تنظیمات نرم‌افزاری وجود دارد.
• نمایشگر کار نمی‌کند یا اطلاعات نادرست نشان می‌دهد: مشکل می‌تواند از خود نمایشگر، کابل اتصال آن به برد، یا مدارات درایور نمایشگر روی برد باشد.

2. بررسی کویل و کابل:

کویل یکی از حساس‌ترین بخش‌های فلزیاب است. هرگونه آسیب فیزیکی به بدنه کویل، قطع شدن سیم‌های داخلی، یا آسیب به کابل اتصال می‌تواند عملکرد دستگاه را مختل کند.

• بازرسی چشمی کویل: به دنبال ترک، شکاف، یا ضربه خوردگی باشید.
• بررسی کابل: کابل را از ابتدا تا انتها چک کنید، به خصوص در محل اتصال به کویل و کانکتور. کشیدگی، پارگی یا له شدگی کابل را بررسی کنید.
• تست با کویل دیگر (در صورت امکان): اگر فلزیاب شما قابلیت تعویض کویل دارد، با یک کویل سالم دیگر تست کنید تا مشخص شود مشکل از کویل است یا دستگاه.
• اندازه‌گیری مقاومت کویل: با استفاده از مولتی‌متر، مقاومت سیم‌پیچ داخل کویل را اندازه‌گیری کنید. مقدار این مقاومت باید در محدوده مشخص شده توسط سازنده (معمولاً چند اهم) باشد. مقاومت بسیار بالا یا بی‌نهایت نشان‌دهنده قطعی سیم‌پیچ است.

3. بررسی کانکتورها:

کانکتورها نقاط اتصال حیاتی بین کویل، باتری، هدفون فلزیاب و برد هستند.

• تمیز کردن کانکتورها: گرد و غبار، رطوبت یا اکسید شدن پین‌ها می‌تواند باعث اختلال در انتقال سیگنال شود. با اسپری تمیزکننده مخصوص قطعات الکترونیکی یا الکل ایزوپروپیل و یک مسواک نرم، پین‌های کانکتورها را تمیز کنید.
• بررسی لحیم‌کاری کانکتورها به برد: اتصالات لحیم شده کانکتورها به برد را با دقت بررسی کنید. در صورت مشاهده ترک یا لحیم سرد، نسبت به لحیم‌کاری مجدد اقدام کنید.

4. عیب‌یابی برد مدار چاپی (PCB):

این بخش نیازمند دانش و ابزار تخصصی‌تر است.

• بازرسی چشمی برد: با یک ذره‌بین قوی، برد را برای یافتن علائم سوختگی، ترک‌خوردگی قطعات، مسیرهای مسی قطع شده یا اتصالی (شورت) بررسی کنید. به خصوص اطراف قطعاتی که ممکن است داغ شده باشند (مانند رگولاتورهای ولتاژ).
• بررسی اتصالات لحیم: تمامی اتصالات لحیم قطعات، به خصوص قطعات بزرگتر مانند سلف‌ها، ترانسفورماتورها، سوکت‌ها و میکروکنترلرها را از نظر لحیم سرد یا ترک‌خوردگی مجدداً بررسی کنید.
• تست ولتاژ: با استفاده از مولتی‌متر، ولتاژ تغذیه در نقاط مختلف برد (ورودی رگولاتورها، خروجی رگولاتورها، پایه‌های میکروکنترلر) را اندازه‌گیری کنید. ولتاژهای باید مطابق با مشخصات فنی دستگاه باشند. مقایسه با شماتیک (در صورت دسترسی) بسیار کمک‌کننده است.
• بررسی قطعات معیوب: اگر علائم سوختگی یا آسیب فیزیکی در قطعه‌ای مشاهده شد، آن قطعه باید تعویض شود. رایج‌ترین قطعاتی که ممکن است نیاز به تعویض داشته باشند عبارتند از: خازن‌های الکترولیتی (که ممکن است باد کرده یا نشتی داشته باشند)، رگولاتورهای ولتاژ، ترانزیستورها، و دیودها.
• مشکلات میکروکنترلر: در صورت خرابی میکروکنترلر، تعویض آن معمولاً پیچیده است و نیاز به تجهیزات خاص لحیم‌کاری (مانند هویه هوای گرم) دارد. در بسیاری از موارد، اگر میکروکنترلر اصلی قابل دسترسی و پروگرام شدن نباشد، تعویض برد کامل ضروری است.

5. تعویض قطعات:

• استفاده از ابزار مناسب: برای لحیم‌کاری و تعویض قطعات، از هویه با نوک مناسب، سیم لحیم با کیفیت، و فلاکس (Flux) استفاده کنید. درآوردن قطعات SMD نیازمند دقت بالایی است.
• جایگزینی با قطعات مشابه: هنگام تعویض قطعات، از قطعاتی با مشخصات فنی دقیقاً مشابه (مانند ولتاژ، ظرفیت، مقاومت، توان) استفاده کنید. استفاده از قطعات نامناسب می‌تواند باعث آسیب بیشتر به دستگاه شود.
• احتیاط در برابر الکتریسیته ساکن (ESD): قطعات الکترونیکی، به خصوص میکروکنترلرها و تراشه‌های حساس، به الکتریسیته ساکن بسیار حساس هستند. هنگام کار با برد، از دستبند ضد الکتریسیته ساکن استفاده کنید و قطعات را با احتیاط حمل نمایید.

6. تنظیم و تست نهایی:

پس از تعمیر، دستگاه باید به دقت تست شود.

• تست عملکرد: دستگاه را روشن کرده و تمامی عملکردهای آن (حساسیت، تفکیک، نمایشگر، صدا) را با استفاده از اهداف فلزی مختلف در فواصل و عمق‌های گوناگون تست کنید.
• تنظیمات کارخانه: در صورت لزوم، تنظیمات دستگاه را به حالت کارخانه بازگردانید و مجدداً کالیبره کنید.
• تست در شرایط واقعی: بهترین راه، تست دستگاه در محیط واقعی کاوش است تا از عملکرد صحیح آن در شرایط مختلف اطمینان حاصل شود.

معرفی مدل‌های خاص طلایاب

هر فلزیاب، با توجه به تکنولوژی و طراحی خاص خود، ویژگی‌ها و کاربردهای منحصر به فردی دارد. آشنایی با انواع فلزیاب‌ها و درک نقاط قوت و ضعف آن‌ها، به شما کمک می‌کند تا انتخاب درست‌تری داشته باشید و در صورت نیاز به تعمیر، بدانید با چه نوع دستگاهی سر و کار دارید.

فلزیاب AKS:

گنج یاب AKS معمولاً به دلیل طراحی جمع‌وجور، کاربری آسان و قیمت مناسب، محبوبیت زیادی بین کاوشگران مبتدی دارند. این دستگاه‌ها اغلب از تکنولوژی VLF (Very Low Frequency) استفاده می‌کنند و برای جستجوی سکه، جواهرات و اشیاء کوچک مناسب هستند. برد این دستگاه‌ها معمولاً ساده‌تر است و تعمیرات آن‌ها نیز در صورت بروز مشکل، معمولاً با هزینه کمتری قابل انجام است.

• نکات تعمیراتی خاص AKS: خرابی سنسورهای داخلی، مشکلات تغذیه باتری، و نقص در مدارات تفکیک از جمله موارد رایج در این مدل‌ها هستند.

فلزیاب‌های VLF (Very Low Frequency):

تکنولوژی طلایاب VLF یکی از پرکاربردترین تکنولوژی‌ها در فلزیاب‌های امروزی است. این فلزیاب‌ها با ارسال و دریافت سیگنال در فرکانس‌های پایین (معمولاً بین 3 تا 30 کیلوهرتز)، قادر به تفکیک دقیق فلزات هستند. قابلیت تنظیم Ground Balance (بالانس زمین) در بسیاری از مدل‌های VLF، آن‌ها را برای کار در انواع خاک‌ها، از جمله خاک‌های معدنی، مناسب می‌سازد.

• مزایای VLF: تفکیک عالی، قیمت مناسب، تنوع بالا در مدل‌ها.
• چالش‌های VLF: حساسیت نسبی به مواد معدنی زمین (که با Ground Balance قابل کنترل است).

فلزیاب دیانا (Diana):

فلزیاب‌ دیانا، به خصوص مدل‌های پیشرفته‌تر، اغلب با هدف ارائه عمق کاوش بیشتر و قابلیت‌های حرفه‌ای‌تر طراحی شده‌اند. این دستگاه‌ها ممکن است از ترکیب تکنولوژی‌های مختلف (مانند VLF پیشرفته یا تکنولوژی‌های پالس) بهره ببرند و دارای ویژگی‌هایی مانند تنظیمات پیشرفته صدا، حالت‌های کاری متنوع برای اهداف مختلف، و قابلیت اتصال به GPS باشند. تعمیرات این دستگاه‌ها به دلیل پیچیدگی برد و نرم‌افزار، نیازمند تخصص بالاتری است.

• ویژگی‌های برجسته دیانا: عمق کاوش بالا، تفکیک پیشرفته، کاربری حرفه‌ای.
• نکات تعمیراتی دیانا: پیچیدگی برد، احتمال خرابی نرم‌افزاری، نیاز به دانش تخصصی برای تنظیمات مجدد پس از تعمیر.

 نگهداری پیشگیرانه برای افزایش عمر گنج یاب

پیشگیری همیشه بهتر و کم‌هزینه‌تر از درمان است. با رعایت چند نکته ساده، می‌توانید عمر فلزیاب خود را به طور قابل توجهی افزایش دهید و از نیاز به تعمیرات پرهزینه جلوگیری کنید.

• محافظت در برابر ضربه و سقوط: همیشه دستگاه را با دقت حمل کنید و در هنگام استفاده، مراقب برخورد آن با سنگ‌ها، ریشه‌های درختان و سطوح سخت باشید. استفاده از کاور محافظ برای بدنه و کویل توصیه می‌شود.
• جلوگیری از نفوذ رطوبت: هرگز فلزیاب خود را در معرض باران شدید قرار ندهید، مگر اینکه ضد آب باشد (Waterproof). پس از استفاده در محیط‌های مرطوب یا خاکی، اجازه دهید دستگاه در هوای آزاد کاملاً خشک شود و سپس آن را در کیف نگهداری کنید. کانکتورها را به طور مرتب از نظر رطوبت بررسی کنید.
• مدیریت باتری: باتری‌ها عمر مفیدی دارند. از شارژ بیش از حد یا تخلیه کامل باتری (در باتری‌های قابل شارژ) خودداری کنید. در صورت عدم استفاده طولانی مدت از دستگاه، باتری را خارج کنید.
• تمیز کردن منظم: پس از هر بار استفاده، دستگاه را با یک پارچه نرم و کمی مرطوب تمیز کنید. از مواد شیمیایی قوی یا حلال‌ها برای تمیز کردن بدنه و به خصوص کویل خودداری کنید، زیرا ممکن است به پلاستیک یا پوشش محافظ آسیب بزنند.
• نگهداری در دمای مناسب: فلزیاب خود را در معرض گرمای شدید (مانند داخل خودرو در روزهای آفتابی) یا سرمای بسیار زیاد قرار ندهید. دمای ایده‌آل نگهداری معمولاً دمای اتاق است.
• انتقال و نگهداری صحیح: هنگام حمل و نقل، دستگاه را در کیف مخصوص خود قرار دهید تا از ضربات احتمالی در امان باشد.

چه زمانی باید به متخصص مراجعه کنیم؟

اگرچه آشنایی با تعمیرات اولیه فلزیاب مفید است، اما برخی مشکلات فراتر از توانایی یک کاربر عادی هستند و نیازمند مراجعه به تعمیرکار متخصص هستند:

• مشکلات مربوط به برد اصلی: هرگونه دستکاری در برد بدون دانش کافی می‌تواند باعث آسیب جدی‌تر و هزینه‌های بالاتر شود.
• نیاز به تعویض میکروکنترلر یا قطعات پیچیده SMD: این کار نیازمند تجهیزات و مهارت تخصصی است.
• مشکلات نرم‌افزاری یا نیاز به آپدیت فریم‌ور: در فلزیاب‌های پیشرفته، این موارد فقط توسط تکنسین‌های مجاز قابل انجام است.
• عدم اطمینان از علت مشکل: اگر پس از بررسی‌های اولیه، علت مشکل را پیدا نکردید، بهتر است دستگاه را به متخصص بسپارید تا از آسیب بیشتر جلوگیری شود.

نتیجه‌گیری:

فلزیاب شما یک ابزار سرمایه‌ای است که با دانش صحیح، نگهداری مناسب و تعمیرات به موقع، می‌تواند سال‌ها در کنار شما باشد و گنجینه‌های پنهان را آشکار سازد. درک عملکرد برد و اجزای فلزیاب، توانایی عیب‌یابی مشکلات رایج و رعایت نکات نگهداری پیشگیرانه و گارانتی فلزیاب کلید بهره‌برداری حداکثری از دستگاه شماست.

جهت ارتباط با کارشناسان راد فلزیاب با شماره 09122200779 تماس بگیرید.
